強力銀ロウ
RZ-108
¥3,410(税込)
耐熱性、耐衝撃性に優れている。
フラックス（RZ-200）が必要。
人と環境に優しいカドミウムフリー。
- 製品仕様
-
製品サイズ
φ1.6×300mm
入数
2本入
銀：40%
カドミウム：0％作業温度
780℃
引張強度
539N/mm2 (55kgf/mm2)
環境配慮
RoHS2（特定有害物質使用制限）指令対応
取扱説明書
- 特徴
-
-
対象金属、非対象金属。
-
ロウ付の難易度。
-

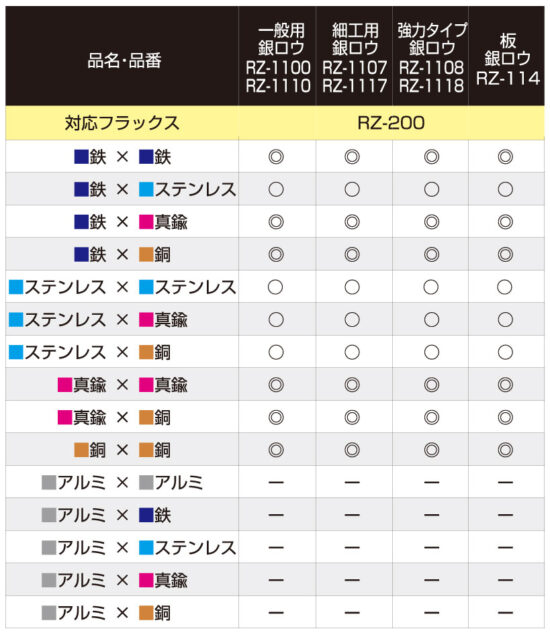

金属とロウ付の適合性(銀ロウ編)
◎/良好 ◯/適 −/不可
-
ロウ付の用意するもの(熱源以外)
-
ロウ付の基本的な作業方法
-
1.母材の隙間が0.05mm〜0.12mmの時、最高の強さが得られます。隙間が広いと弱くなります。
2.母材の大きさが異なる場合、必ず大きい方から加熱し、小さい方と同時に適温になるようにしてください。
3.炎を直接ロウ材に当てずに、母材を加熱し、その熱でロウを溶かしてください。
4.フラックスの残滓は完全に除去してください。不完全ですと、サビや腐食の原因になります。
-
Q:バーナーを使ってロウ材は溶けてきているのですが、玉のようになって流れません。どうしたらいいですか。
A:可能性として以下の原因が考えられます。
・母材表面の汚れ＝表面を磨き、地肌を出してやり直す。
・母材の加熱不足＝火力の強いバーナーを使う。
・ロウ材の直接加熱＝母材を加熱し、母材の熱でロウを溶かす。
・フラックス不足＝フラックスを十分ぬり、やり直す。
※ロウ付失敗後、やり直す際は、母材に付いた黒い汚れ等を取り除き、表面を磨いて、母材の地肌を出し、フラックスを再度塗ってください。
-
銀ロウ付の作業方法
-
