SOTO

銀ロウ付のスタンダード。
様々な用途に対応。フラックス（RZ-200）が必要。
人と環境に優しいカドミウムフリー。

製品仕様

• 製品サイズ

  φ1.0×300mm

• 入数

  5本入

• 銀：35%
  カドミウム：0％


• 作業温度

  745℃

• 引張強度

  441N/mm2 (45kgf/mm2)

• 環境配慮

  RoHS2（特定有害物質使用制限）指令対応

• 取扱説明書

  RZ-100manual.pdf



特徴

•

  対象金属、非対象金属。

•

  ロウ付の難易度。

•

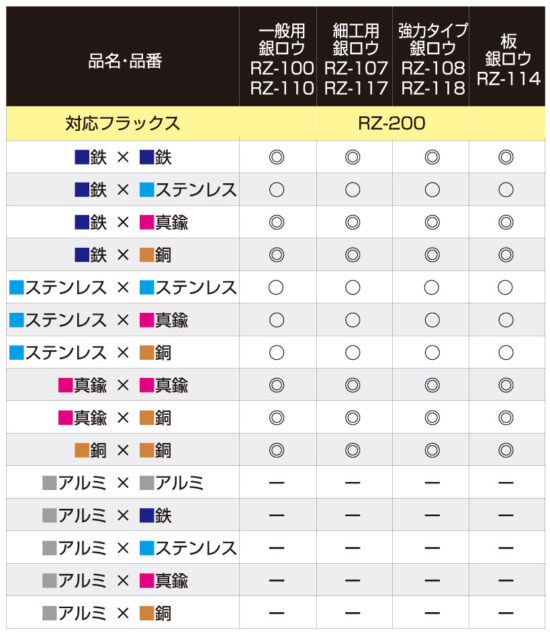

  金属とロウ付の適合性(銀ロウ編)

  ◎/良好 ◯/適 −/不可

•

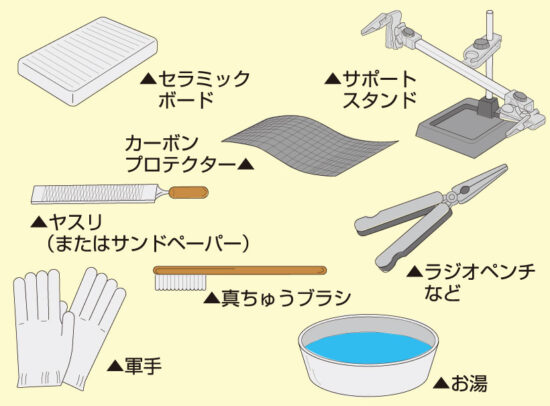

  ロウ付の用意するもの(熱源以外)

•

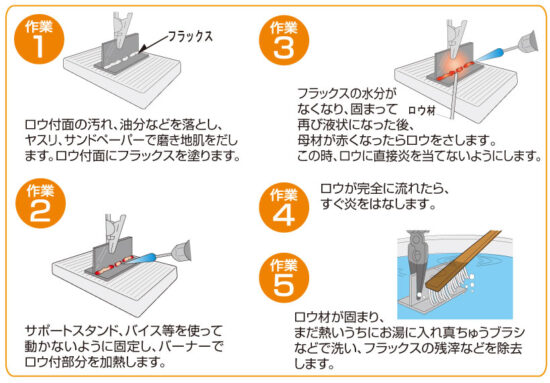

  ロウ付の基本的な作業方法

•

  1.母材の隙間が0.05mm〜0.12mmの時、最高の強さが得られます。隙間が広いと弱くなります。

  2.母材の大きさが異なる場合、必ず大きい方から加熱し、小さい方と同時に適温になるようにしてください。

  3.炎を直接ロウ材に当てずに、母材を加熱し、その熱でロウを溶かしてください。

  4.フラックスの残滓は完全に除去してください。不完全ですと、サビや腐食の原因になります。

•

  Q:バーナーを使ってロウ材は溶けてきているのですが、玉のようになって流れません。どうしたらいいですか。

  A:可能性として以下の原因が考えられます。

  ・母材表面の汚れ＝表面を磨き、地肌を出してやり直す。

  ・母材の加熱不足＝火力の強いバーナーを使う。

  ・ロウ材の直接加熱＝母材を加熱し、母材の熱でロウを溶かす。

  ・フラックス不足＝フラックスを十分ぬり、やり直す。

  ※ロウ付失敗後、やり直す際は、母材に付いた黒い汚れ等を取り除き、表面を磨いて、母材の地肌を出し、フラックスを再度塗ってください。

•
  銀ロウ付の作業方法

対応フラックス

銀ロウ･リン銅ロウ用フラックス

¥1,045
